AC-DASH工法

オールケーシングとダウンザホールハンマを併用「AC-DASH工法」

  • KT-230240
  • 第7016567号

ダウンザホールハンマの自由面削孔を利用し、
岩盤掘削の効率化を可能に！

AC-DASH工法で解決

  • オールケーシングで削孔中に、
    岩盤がでてきて掘れない

    効率化

    専用アタッチメントを用い
    岩盤を自由面削孔後、
    全周回転掘削機で掘削

  • オールケーシング施工業者と
    ダウンザホールハンマ施工業者が異なる

    低コスト

    オークだけで施工が
    可能なため工程・工費が
    効率化できる

  • 騒音対策が施された
    工法だとありがたい

    環境対策

    OAK-DASHハンマ(NETIS登録済)で
    騒音を抑制

    現場測定結果（約30m地点）
    65.4dB

オールケーシングで削孔中に、
岩盤がでてきて掘れない、時間がかかるといった経験はありませんか？

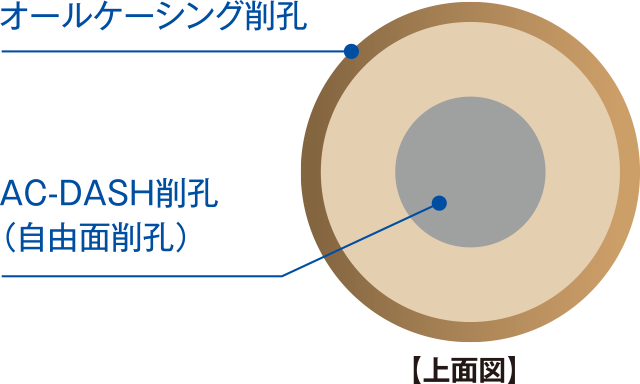

AC-DASH工法（オールケーシング・ダッシュ工法）は、ダウンザホールハンマの自由面削孔を利用する効率的な工法です。

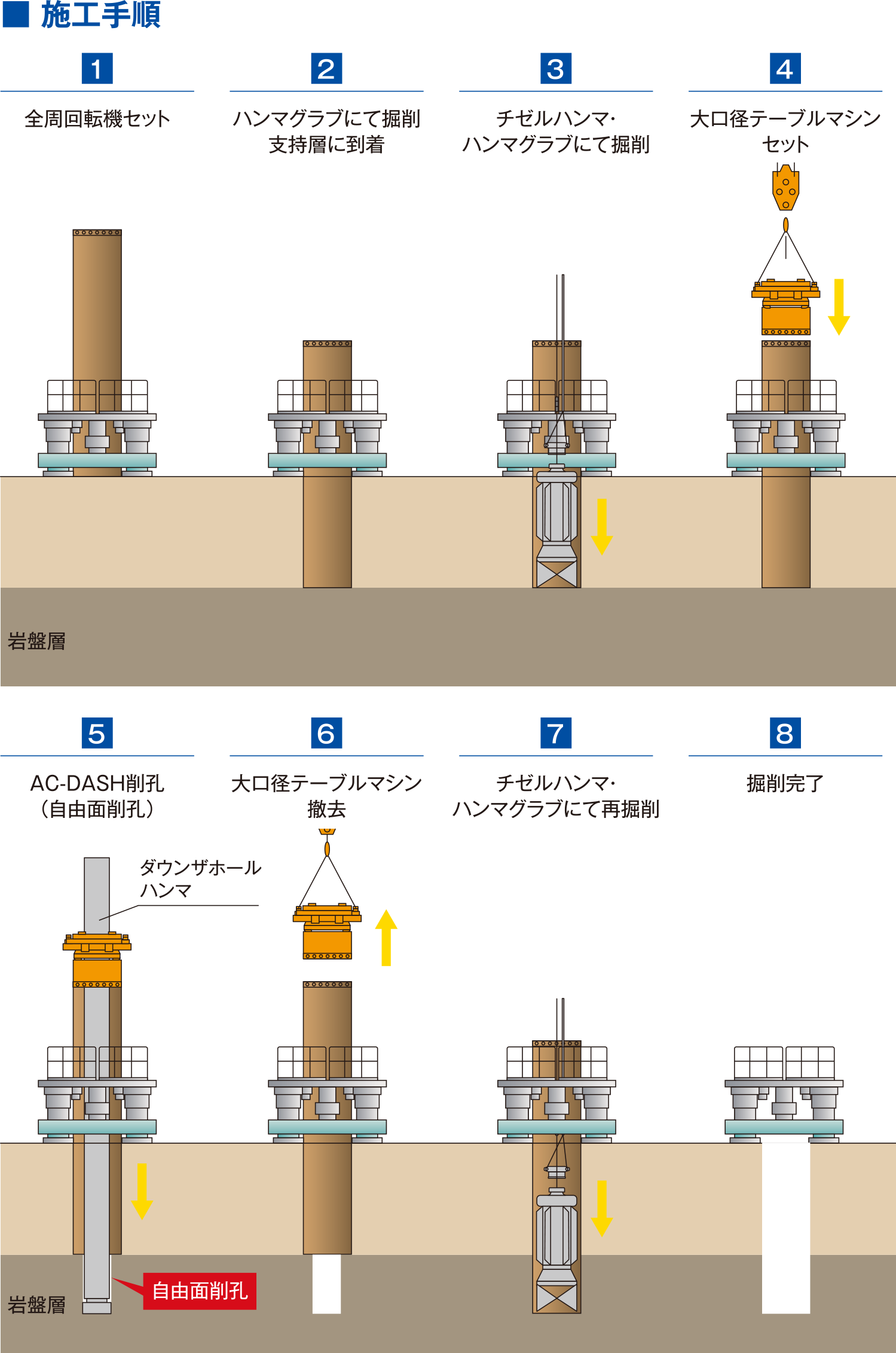

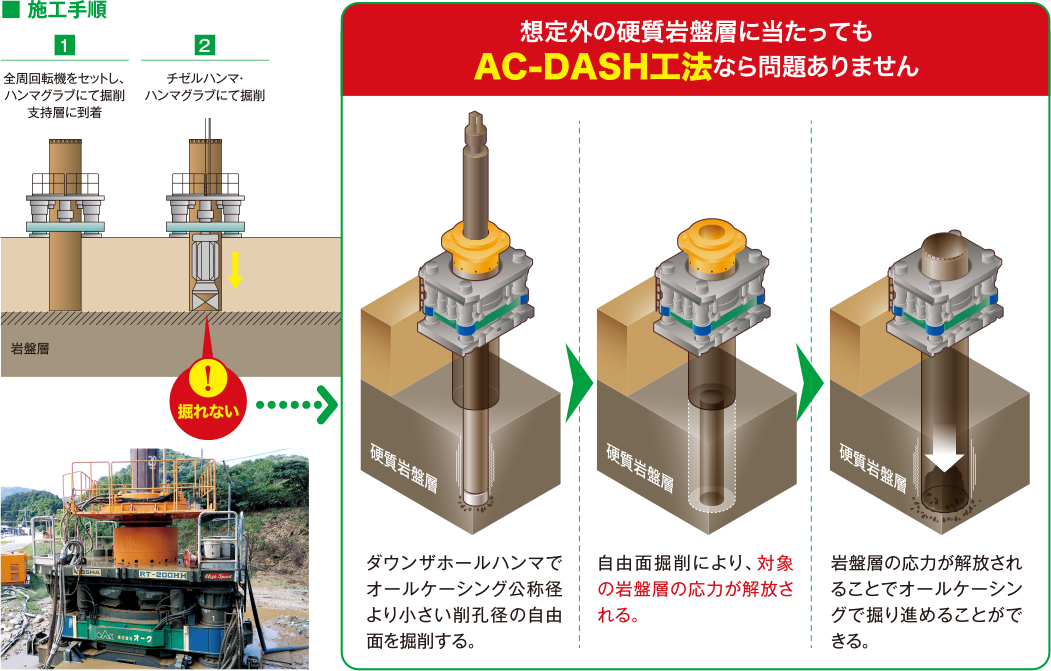

岩盤が出てきたら、ケーシングトップに専用アタッチメントを用いて大口径テーブルマシンをセットします。そして、大口径ダウンザホールハンマで岩盤を自由面削孔します。自由面削孔の効果で応力開放された岩盤は、全周回転掘削機で掘削が可能となります。

また、ダウンザホールハンマはすべて騒音対策を施したOAK-DASH仕様です。シンプルですが、ダウンザホールハンマを多種多様保有し、オールケーシング工法も自社施工できる、オークならではの工法だと考えております。

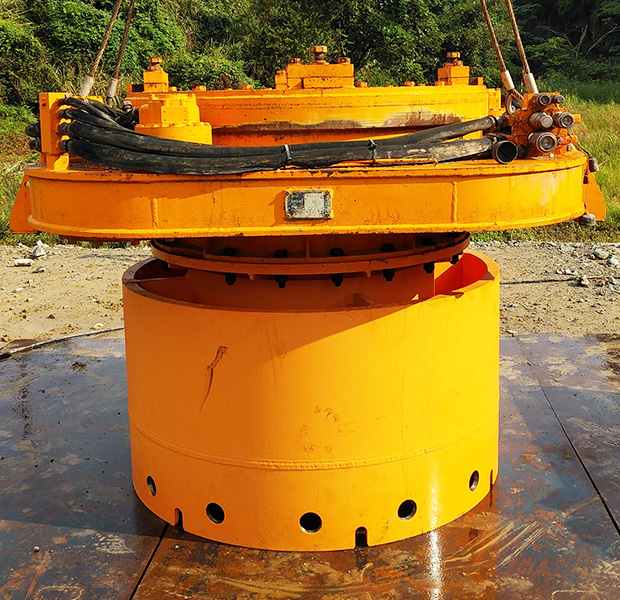

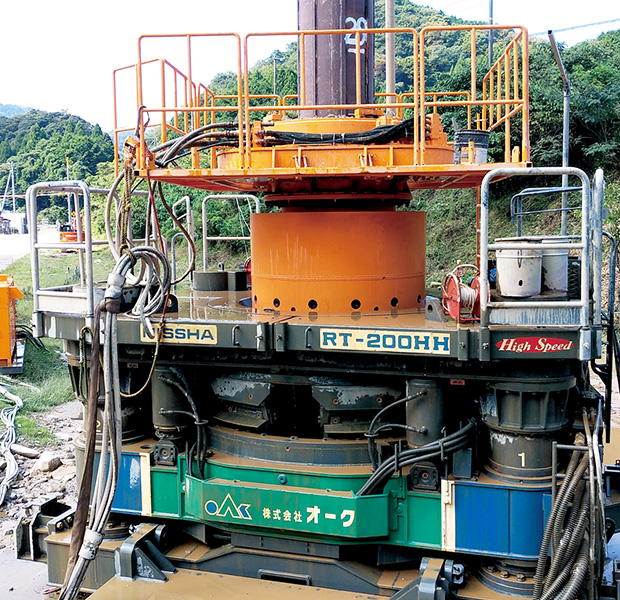

  • 大口径テーブルマシン（専用アタッチメント）

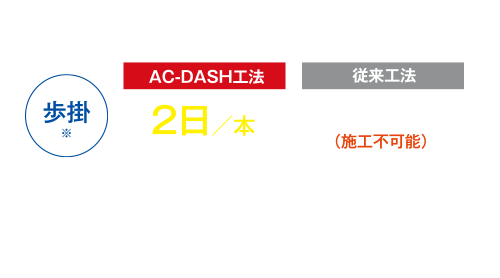

歩掛※の効率化

工事名: 諸寄高架橋下部工事（P1, P2）

AC-DASH工法
2日 / 本
従来工法
3日以上 / 本
（施工不可能）
※鉄筋籠建て込み、生コンクリート打設含む
  • 場所打ち杭: φ1500mm, L=22m〜28m, N=24本
  • 支持層: 花崗岩（CH級, 層厚2～6m）
  • AC-DASH削孔径: φ830mm
工程短縮・コストダウンを実現するAC-DASH工法
  • 全周回転掘削機を撤去せずにダウンザホールハンマをセットすることができる
  • オールケーシングで掘削が可能になる
施工実績
対象工法 全回転式オールケーシング工法
適用範囲 孔径: Φ1200～2000 mm
深度: 50 mまで
年 工事名 場所 発注者 AC径 DH径 杭長 岩級
2022 (国)178号浜坂道路Ⅱ期
諸寄高架橋下部工事(P1,P2) 		兵庫県 但馬県民局
新温泉土木事務所 		φ1500 φ830 19.5～20.0 m CH級
花崗岩
2022 某民間施設 福井県 某民間企業 φ1200 φ830 49.5 m CL～CM級
凝灰岩
2023 南摩ダム本体建設工事
揚水機場基礎工 		栃木県 （独）水資源機構 φ1500
φ1800 		φ830 7.8～11.0 m CL～CM級
変成岩
詳しくはカタログをご覧ください
